水位計系列
WFX-40C型浮子水位計（高精度）
WFX-40C型浮子水位計（高精度）
1、產品概述
1.1 本儀器按照國家標準GB/T11828.1-2002《水文測量?jī)x器第十部分 浮子式水位計》要求設計、制造，適用于各類水文站、水庫站、閘壩站、遙測站、水電站、潮位站對水位的檢測。
1.2 本儀器采用防波涌專利技術設計、制造，在波涌環境下，能有效防止測纜與測輪之間打滑，使儀器穩定、可靠的工作。
1.3 本儀器采用全量型編碼器具有斷電記憶功能、抗干擾能力強，外型美觀、漂亮。
2、 產品結構:

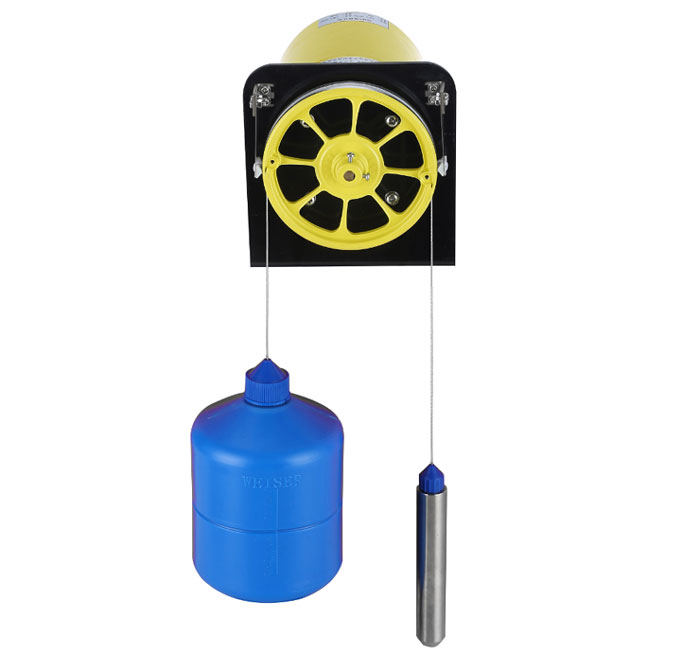

本儀器由超低轉矩的全量型編碼器、水位輪、顯示器、浮子、懸索、平衡錘、數據采集處理模塊、通信接口等部分組成，是獨立的水位觀測測量?jī)x器，又可以與顯示器、閘門開度儀等控制系統或通信機連接，共同組成顯示、控制系統或自動測報系統。
3、技術參數
3.1 基本參數
測量范圍：0-5m；0-10m；
水位變率：>40cm/min
分辨力：1mm
測量準確度：≤±(2mm± 0.2%F·S)
顯示器：十進制數字液晶顯示
3.2 機械參數
水位輪工作周長：32cm
測量纜：Φ1mm不銹鋼纜
浮子直徑：10cm
尺寸：132×132×115
3.3 輸出形式
RS485接口：MODBUS協議
4～20mA模擬量信號輸出（選裝）
電源電壓：直流12V
3.4 使用環境
環境溫度：-10℃～—+50℃
相對濕度；<95%(40℃)
防護等級：IP68。
